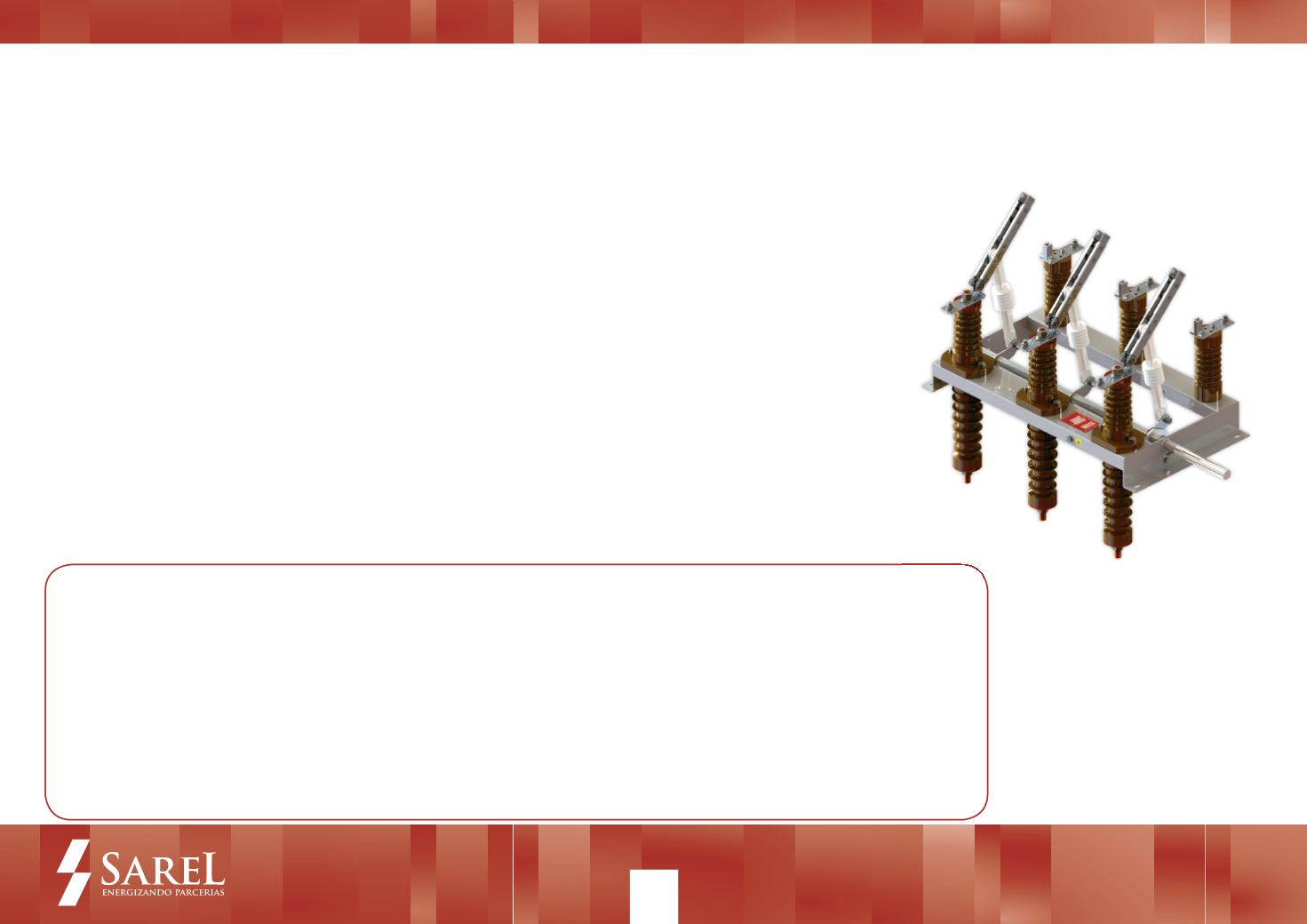

SECCIONADORA TRIPOLAR ABERTURA SEM CARGA,
COM BUCHA DE PASSAGEM EM RESINA EPOXI
MODELOS SABPES E SABPEI
As chaves seccionadoras modelos SABPES e SABPEI
são fabricadas de acordo com a norma NBR IEC 62271-
102, ação simultânea nas três fases, para uso abrigado, pode ser instalada em cabines de alvenaria ou painéis
metálicos.
Os contatos principais móveis são do tipo DUPLA-FACA, com contatos lineares e dispostos de forma que pos-
sam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre
eletrolítico tratadas galvanicamente com estanho ou prata.
A estrutura suporte onde são fixados os isoladores, é fabricada em chapa de aço laminada dobrada, soldada
formando uma estrutura monobloco e tratada com pintura eletrostática à pó a base de epóxi.
Os isoladores são do tipo suporte em resina epóxi ou porcelana de alta resistência mecânica e excelente rigi-
dez dielétrica.
O acionamento pode ser por meio manual através de punho de manobra, vara de manobra ou motorizado.
As chaves seccionadoras são fabricadas para as tensões de 7,2kV a 25kV, correntes nominais de 200 a 800A e
curto circuito simétrico até 25kA.
•
Comando Motorizado 110 ou 220V.
•
Punho de manobra com ou sem bloqueio Kirk (mov. sobe/desce).
•
Suporte para o punho de manobra (aplicação alvenaria).
•
Punho de manobra rotativo com ou sem kirk, direto no eixo do
seccionador ou por meio de engrenagens (mov. horário/anti-
horário).
•
Contatos auxiliares de sinalização Aberto-Fechado até 4NA+4NF.
•
Contatos auxiliares de impulso até 2NA+2NF.
•
Tubo de interligação eixo da chave com o comando até 2,00m
com ou sem isolação em fibra de vidro.
•
Prolongador de eixo com mancal (1,00m ou 2,00m).
•
Aterramento na própria estrutura da chave com segundo punho e
eixos intertravados ou frontal.
•
Solenoide de travamento elétrico no eixo da chave 110 ou 220
(Vca ou Vcc).
ACESSÓRIOS
