COMANDOS DE ACIONAMENTO PARA CHAVE
SECCIONADORA
MODELOS: C, CR, CRD, AV, AC
MODELO C
Punho de manobra com ou sembloqueio Kirk, com ou sem contatos auxiliares de impul-
so para intertravamento com disjuntores de média ou baixa tensão. Tipo de movimento
sobe/desce. Aplicável em todos os modelos de seccionadores, em cabines de alvenaria
ou painéis metálicos.
(Figura 1)
MODELO CR
Comando rotativo com ou sem bloqueio Kirk, com ou sem contatos auxiliares de impul-
so para intertravamento com disjuntores de media ou baixa tensão. Tipo de movimento
horário/antihorário. Aplicável em todos os modelos de seccionadores, em cabines de
alvenaria ou painéis metálicos.
(Figura 2)
MODELO CRD
Comando rotativo duplo com ou sem bloqueio Kirk, com ou sem contatos auxiliares
de impulso para intertravamento com disjuntores de media ou baixa tensão. Tipo de
movimento horário/antihorário. Aplicável em todos os modelos de seccionadores back
to back ou com aterramento, em cabines de alvenaria ou painéis metálicos.
(Figura 3)
MODELO AV
Alavanca de acionamento para fixação no eixo do seccionador ou prolongador de eixo
para manobra por meio de vara.
(Figura 4)
MODELO AC
Alavanca de acionamento para fixação no eixo do seccionador ou prolongador de eixo
para manobra por meio de punho.
(Figura 5)

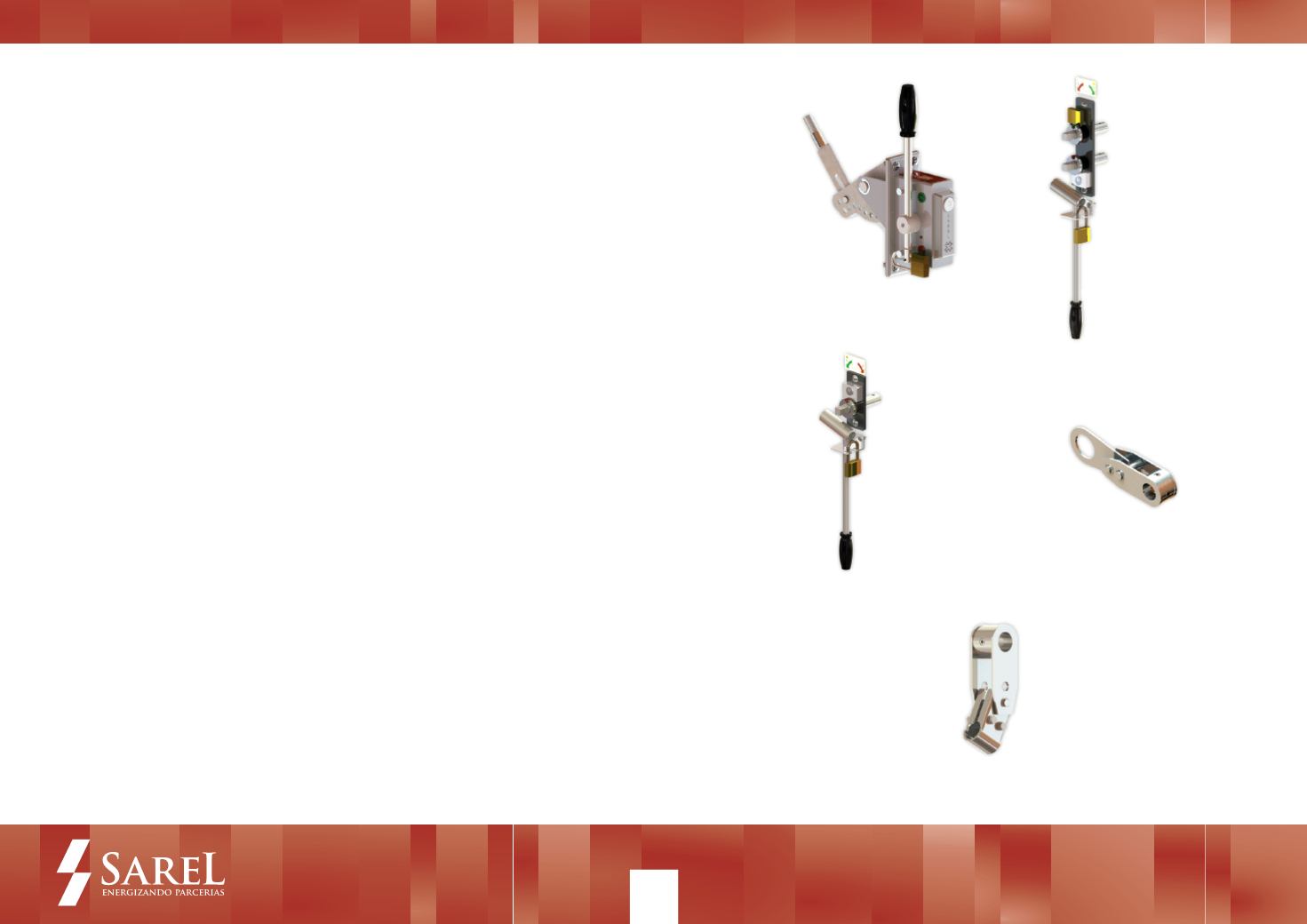

Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
