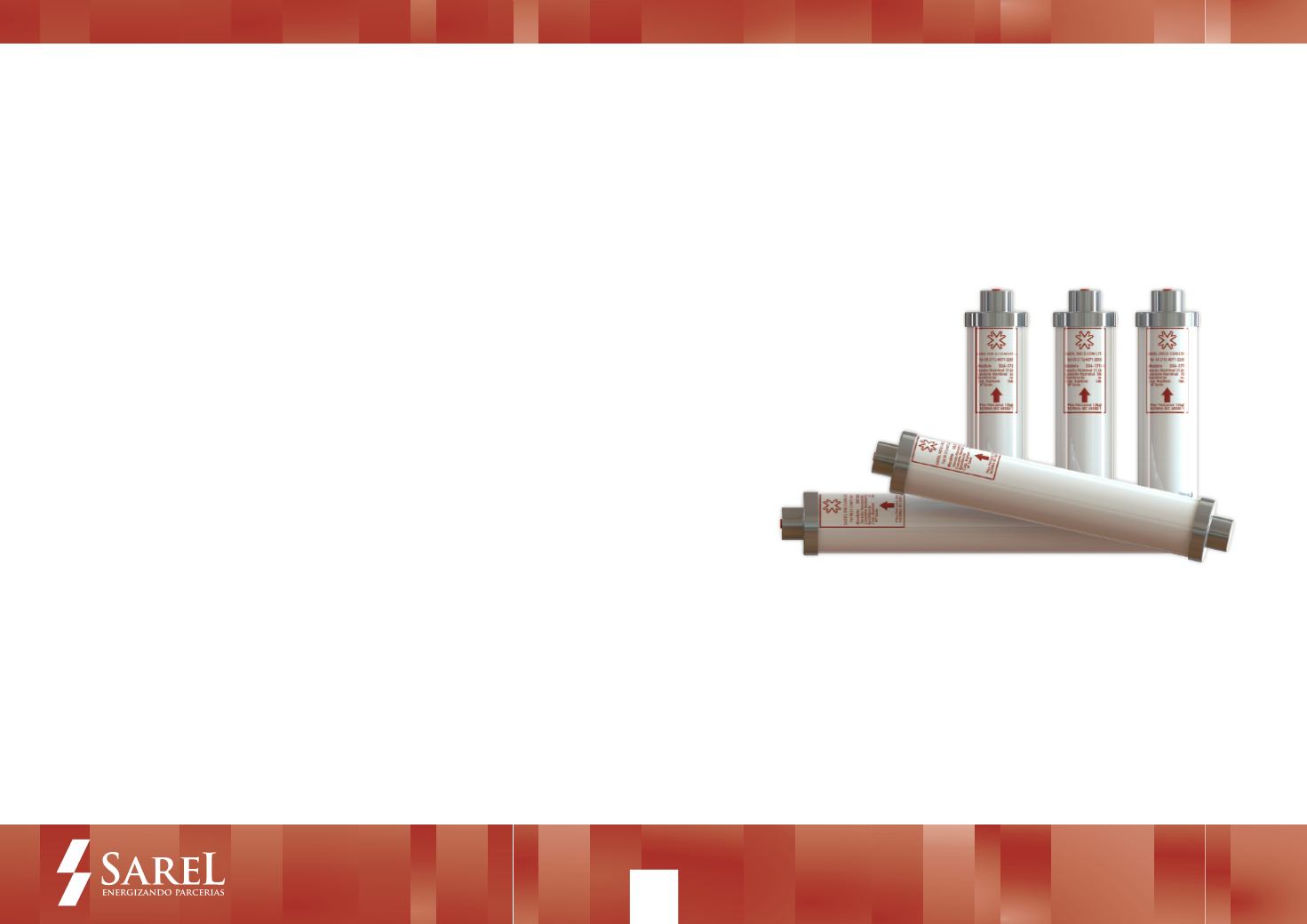

FUSÍVEL LIMITADOR DE CORRENTE TIPO HH
MODELO SU
O fusível de média tensão SAREL
é resultado das exigências de aprimoramentos tec-
nicamente possíveis e economicamente razoáveis.
O sistema de blindagem da SAREL para a união das partes metálicas com a cerâmica
atendem as solicitações para aplicações de uso abrigado, muito eficaz contra umidade,
poeira e meios agressivos e desta forma proporcionando uma longa durabilidade.
O elemento elo enrolado dentro das ranhuras não são tencionados e impossibilitados
de se deslocar por vibração, expansão térmica ou qualquer outro efeito mecânico.
O elo é totalmente envolvido pelo meio de extinção, de forma que sempre tem um certo
volume de areia isolante para extinguir o arco voltaico.
O pino percussor de 5kg ou 12kg sinaliza sua fusão, assim como para o desligamento
mecânico de equipamentos preparados para recebê-lo (contatores/seccionadores).
Nas regiões de elevadas sobre-correntes o fusível limitador de corrente HH mostra a sua
eficiência, e é capaz de preservar os equipamentos onde está instalado, e que nenhum
outro componente de proteção consegue reduzir altas correntes de curto circuito para
níveis não perigosos.
Os fusíveis limitadores de corrente HH SAREL, interrompem correntes altas bem antes
que o valor da corrente alcance seu ponto máximo.
Podem ser aplicados para proteger transformadores de distribuição, bancos de capaci-
tores e motores nas tensões nominais de 3kV a 36kV.
Esse catálogo inclui dados para seleção de fusíveis de alta capacidade de ruptura de
acordo com as normas IEC 282 parte 1 e determinações da norma DIN 43 625.
