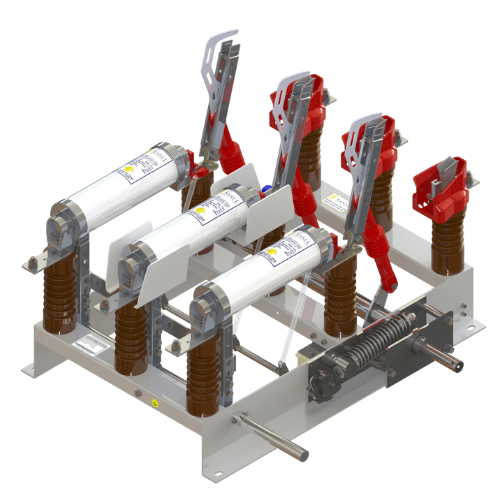

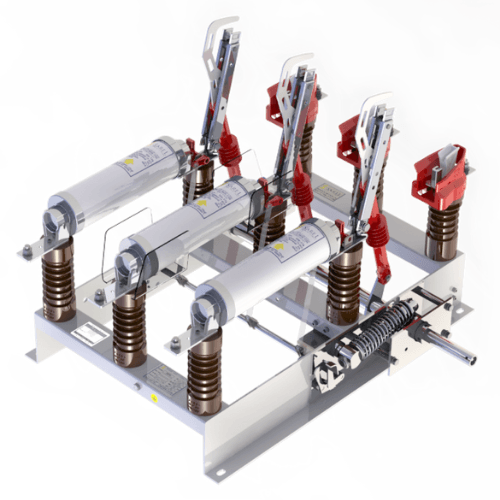

Chave Seccionadora com Fusível SRFA Destaque
A Chave Seccionadora SRFA combina seccionamento com carga e proteção por fusível HH em um único equipamento. Fabricada no Brasil conforme IEC 62271-103. So
Especificações Técnicas
| Tensão nominal | 7,2kV a 25kV |
| Corrente nominal | Até 1.250A |
| Corrente de curto-circuito | Até 31,5kA simétrico |
| Tipo de abertura | Com carga (sob tensão) |
| Número de polos | Tripolar (ação simultânea nas 3 fases) |
| Uso | Abrigado — cabines de alvenaria ou painéis metálicos |
| Norma de fabricação | IEC 62271-103 |
| Fusíveis integrados | Tipo HH limitadores de corrente |
| Acionamento disponível | Manual (punho/vara) ou motorizado (110V / 220V Vca ou Vcc) |
| Contatos auxiliares | Aberto-Fechado: até 4NA+4NF | Impulso: até 2NA+2NF |
| Sinalização de queima | Até 2NA+2NF |
| Solenoide de travamento | 110V ou 220V (Vca ou Vcc) |
| Isoladores | Resina epóxi ou porcelana |
| Origem | Fabricado no Brasil — Sarel, Diadema/SP |
Documentos Relacionados
Produtos Relacionados
Chave Seccionadora SA
A Chave Seccionadora SA realiza manobra e isolamento sem carga em média tensão de 7,2 a 36kV, corrente até 4.000A. Fabricada conforme IEC 62271-103. Solici
Chave Seccionadora com Bucha de Passagem SABPE
A Chave Seccionadora SABPE tem bucha de passagem em resina epóxi para cabos em paredes de cabines. Opera de 7,2 a 36kV, até 800A. Conforme NBR IEC 62271-10
Chave Seccionadora de Aterramento SAT
A Chave Seccionadora SAT realiza aterramento seguro de média tensão (7,2 a 36kV) com ação simultânea nas três fases. Suporta até 31,5kA. Conforme IEC 62271
Chave Seccionadora para Uso Externo SAE
A Chave Seccionadora SAE é projetada para uso ao tempo, em cruzetas metálicas ou de concreto. Opera de 7,2 a 36,2kV até 630A. Conforme NBR IEC 62271-102. S
Perguntas sobre Chaves Seccionadoras
A chave seccionadora pode interromper corrente de curto-circuito?
Não. A chave seccionadora não possui capacidade de interrupção de correntes de falta — essa função é do disjuntor. A chave opera com o circuito já desenergizado, garantindo isolamento visível para manutenção segura conforme IEC 62271-102.
Qual a vida útil mecânica de uma chave seccionadora Sarel?
Depende do modelo — os ensaios de endurance mecânica conforme IEC 62271-102 validam milhares de ciclos de abertura e fechamento. Consulte o datasheet específico para o valor exato.
Posso usar esta chave sem disjuntor?
Apenas se o modelo integrar fusível HH (série SCF/SRF). O fusível assume a interrupção de correntes de falta. Em circuitos sem fusível, o disjuntor é obrigatório.
