Chaves Seccionadoras de Média Tensão
A linha mais completa de chaves seccionadoras fabricadas no Brasil. De 5kV a 36kV, até 4.000A e 40kA.
A Chave Seccionadora Certa Para Cada Ponto de Manobra
A chave seccionadora de média tensão é o dispositivo responsável por isolar eletricamente um trecho de circuito, garantindo segurança durante manutenções e manobras operacionais em subestações de 5kV a 36kV.
A Sarel fabrica 16 modelos de chaves seccionadoras, cada um projetado para uma aplicação específica — desde seccionamento simples até configurações com fusível integrado, aterramento e acionamento motorizado. Todos conforme IEC 62271-102.
Diferenciais desta linha
- 16 modelos — maior linha de chaves seccionadoras MT fabricadas no Brasil
- Faixa completa: 5kV a 36kV, até 4.000A, 40kA de curto-circuito
- Conformidade IEC 62271-102 — aprovação garantida em projetos e auditorias
- Opções: câmara de ar, a vácuo, motorizada, com fusível integrado
- Fabricação em Diadema/SP — rastreabilidade e entrega rápida
- Suporte técnico de engenharia para especificação correta
Chaves Seccionadoras Sarel (15 modelos)

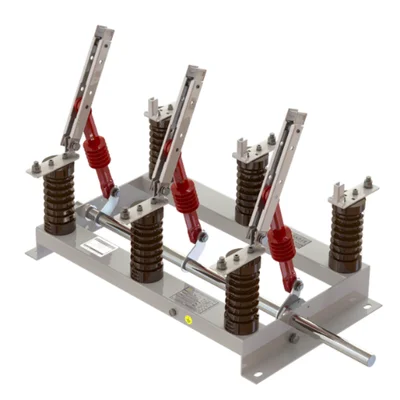

Chave Seccionadora SA
A Chave Seccionadora SA realiza manobra e isolamento sem carga em média tensão de 7,2 a 36kV, corrente até 4.000A. Fabricada conforme IEC 62271-103. Solici

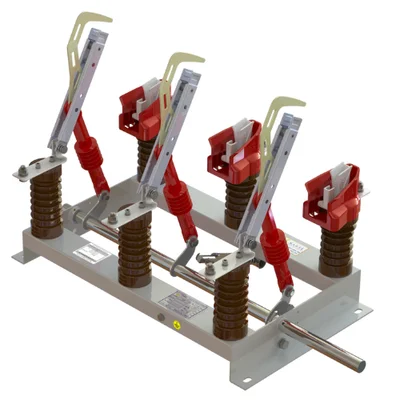

Chave Seccionadora SR
A Chave Seccionadora SR permite abertura com carga em média tensão de 7,2 a 36kV, corrente até 4.000A. Fabricada conforme IEC 62271-103. Solicite orçamento

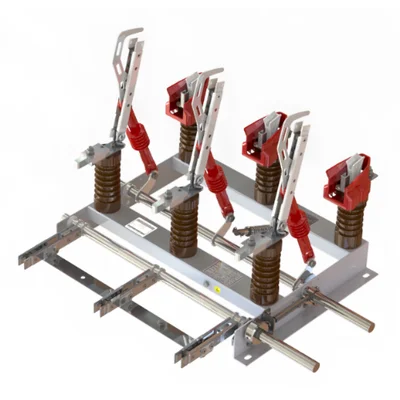

Chave Seccionadora com Abertura com Carga e Aterramento SRLT
A Chave Seccionadora SRLT realiza abertura com carga e aterramento integrado em 7,2 a 36kV, até 4.000A. Conforme IEC 62271-103. Solicite orçamento Sarel.

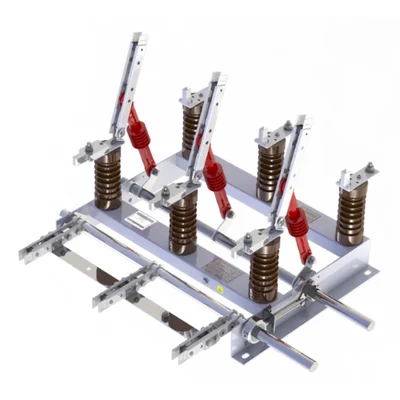

Chave Seccionadora com Aterramento SALT
A Chave Seccionadora SALT combina alta capacidade (até 4.000A, 36kV) com aterramento integrado e eixos intertravados. Conforme IEC 62271-103. Solicite orça

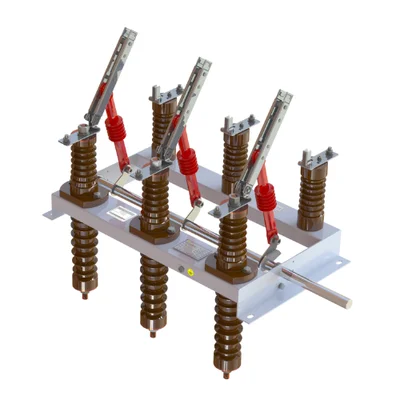

Chave Seccionadora com Bucha de Passagem SABPE
A Chave Seccionadora SABPE tem bucha de passagem em resina epóxi para cabos em paredes de cabines. Opera de 7,2 a 36kV, até 800A. Conforme NBR IEC 62271-10

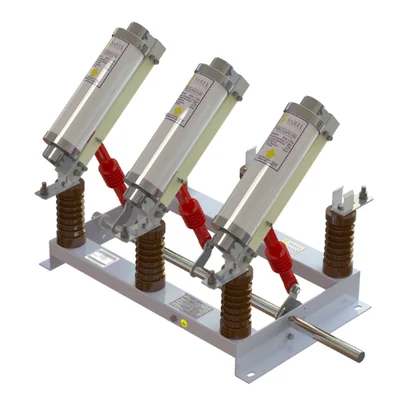

Chave Seccionadora com Fusível Integrado SAFI
A Chave Seccionadora SAFI integra fusível HH nas facas para proteção compacta em média tensão de 15 a 25kV até 630A. Conforme NBR IEC 62271-102. Solicite o

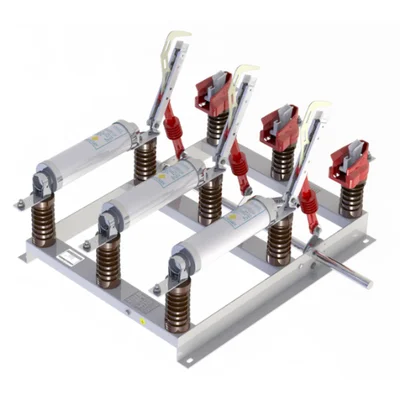

Chave Seccionadora com Fusível SRF
A Chave Seccionadora SRF combina abertura com carga e fusível HH integrado em 7,2 a 36kV, até 1.250A. Conforme IEC 62271-103. Solicite orçamento Sarel.

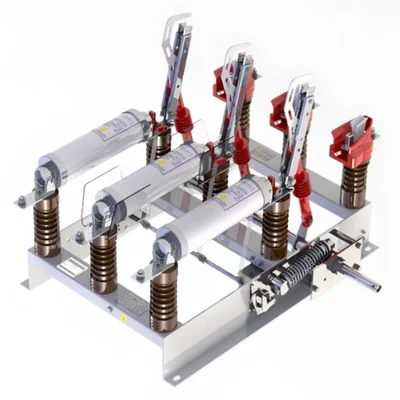

Chave Seccionadora com Fusível SRFA
A Chave Seccionadora SRFA combina seccionamento com carga e proteção por fusível HH em um único equipamento. Fabricada no Brasil conforme IEC 62271-103. So

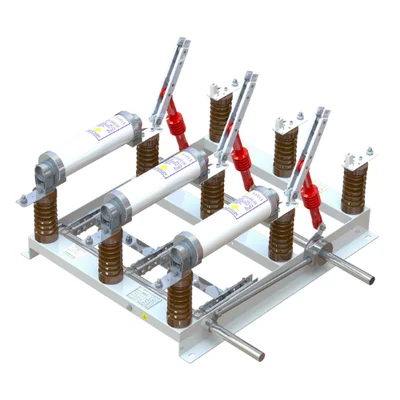

Chave Seccionadora com Fusível e Aterramento SAFLTI
A Chave Seccionadora SAFLTI integra fusível HH e aterramento com eixos intertravados. Opera de 7,2 a 36kV até 1.250A. Conforme IEC 62271-103. Solicite orça

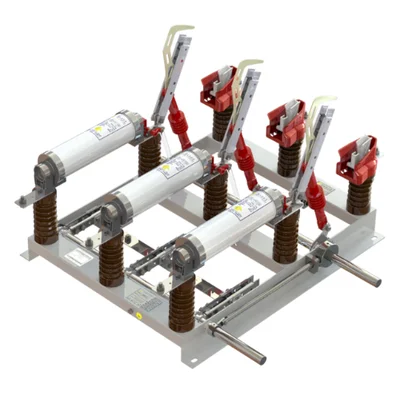

Chave Seccionadora com Fusível e Aterramento SRFLTI
A Chave Seccionadora SRFLTI combina abertura com carga, fusível HH e aterramento integrado em 7,2 a 36kV. Conforme IEC 62271-103. Solicite orçamento Sarel.

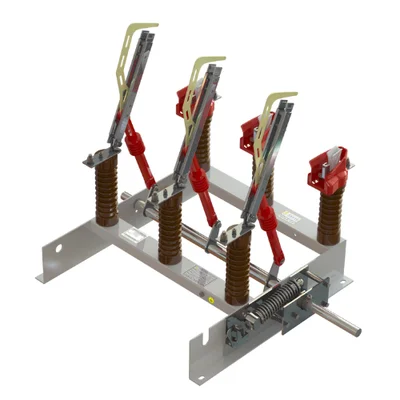

Chave Seccionadora com Molas Pré-carregadas SRA
A Chave Seccionadora SRA tem molas pré-carregadas para abertura com carga consistente em 7,2 a 25kV, até 1.250A. Conforme IEC 62271-103. Solicite orçamento

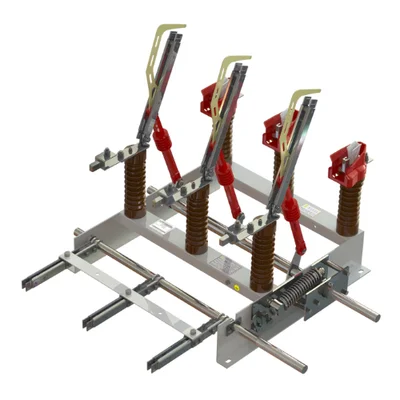

Chave Seccionadora com Molas e Aterramento SRALT
A Chave Seccionadora SRALT combina molas pré-carregadas e aterramento integrado para abertura com carga em 7,2 a 25kV. Conforme IEC 62271-103. Solicite orç

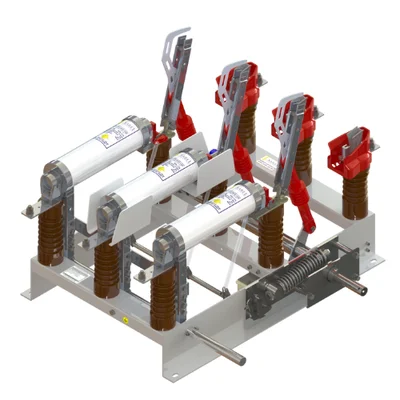

Chave Seccionadora com Molas, Fusível e Aterramento SRFALTI
A Chave Seccionadora SRFALTI reúne molas pré-carregadas, fusível HH, abertura automática e aterramento em 7,2 a 25kV. Conforme IEC 62271-103. Solicite orça

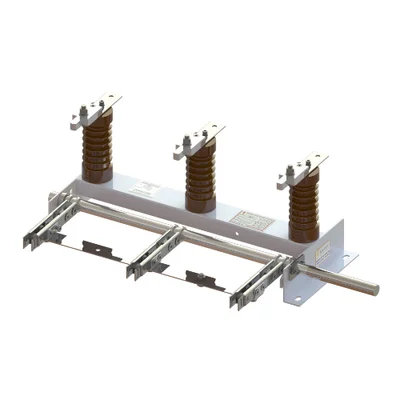

Chave Seccionadora de Aterramento SAT
A Chave Seccionadora SAT realiza aterramento seguro de média tensão (7,2 a 36kV) com ação simultânea nas três fases. Suporta até 31,5kA. Conforme IEC 62271

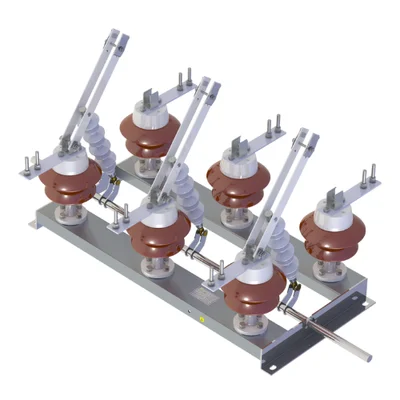

Chave Seccionadora para Uso Externo SAE
A Chave Seccionadora SAE é projetada para uso ao tempo, em cruzetas metálicas ou de concreto. Opera de 7,2 a 36,2kV até 630A. Conforme NBR IEC 62271-102. S
Dúvidas sobre chaves seccionadoras
O que é uma chave seccionadora de média tensão?
É um dispositivo de manobra que isola eletricamente um circuito de 5kV a 36kV, garantindo uma distância de isolamento visível entre contatos. Usada em subestações industriais para manutenção segura. Conforme IEC 62271-102.
Qual a norma que rege as chaves seccionadoras?
A norma IEC 62271-102 define requisitos de construção, ensaios e desempenho para chaves seccionadoras de alta tensão. No Brasil, a NBR IEC 62271-102 é equivalente.
Posso especificar chave seccionadora motorizada?
Sim. A Sarel fornece modelos com acionamento motorizado em 110V ou 220V (CA ou CC), solenoide de travamento elétrico e contatos auxiliares para integração com SCADA.
Qual a diferença entre chave seccionadora e chave de aterramento?
A chave seccionadora isola o circuito desenergizado. A chave de aterramento (modelo SAT) conecta o circuito à terra para segurança durante manutenções. Modelos como SALT combinam ambas as funções.
Como especificar o modelo correto?
Os parâmetros principais são: tensão nominal (kV), corrente nominal (A), corrente de curto-circuito (kA), tipo de montagem e necessidade de fusível integrado ou aterramento. Nossa equipe de engenharia pode auxiliar.
Qual modelo é o certo para o seu projeto?
Envie os parâmetros do seu projeto (tensão, corrente, normas exigidas) e nossa engenharia recomenda o modelo ideal.
