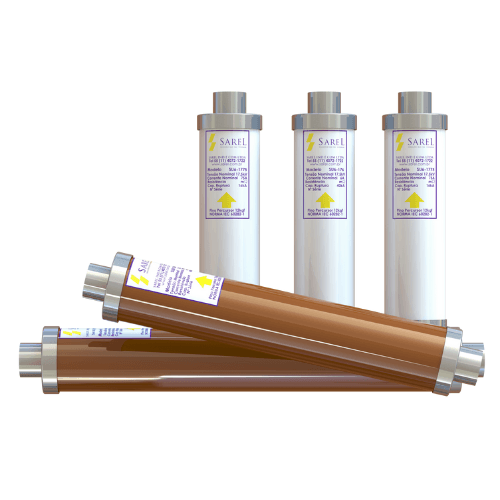

Fusíveis HH
Fusíveis Limitadores de Corrente Tipo HH
Fusíveis HH Sarel interrompem curtos-circuitos antes do pico máximo em 7,2 a 36kV, até 400A. Pino percussor de 12kg, construção estanque. Conforme IEC 6028
7,2kV a 36kV Tensão nominal
Até 400A Corrente nominal
Limitador de corrente tipo HH Tipo
IEC 60282-1 Norma de referência
Normas e Certificações
IEC 60282-1
Dados técnicos
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 400A |
| Tipo | Limitador de corrente tipo HH |
| Norma de referência | IEC 60282-1 |
| Pino percussor | 12kg — para desligamento mecânico de contatores/seccionadores |
| Meio de extinção | Areia de quartzo isolante |
| Construção | Estanque |
| Proteção anticorrosão | Blindagem na união metal-cerâmica |
| Uso indicado | Abrigado |
| Aplicações típicas | Transformadores, bancos de capacitores, motores de média tensão |
Aplicações e Cenários de Uso
- Proteção de transformadores de distribuição
- Proteção de bancos de capacitores
- Proteção de motores de média tensão
- Desligamento automático por percussor
- Reposição em Chaves Seccionadoras Sarel
Conformidade IEC Ensaios de tipo documentados
Fabricação Nacional Fábrica própria em Diadema/SP
Suporte Técnico Engenharia disponível direto
Prazo e Pontualidade Estoque nacional, entrega rápida
Documentos Relacionados
Ver todos os documentos →Perguntas sobre Fusíveis HH
Qual a diferença entre fusível HH e fusível NH?
O fusível HH opera em média tensão (acima de 1kV) e limita a corrente de curto-circuito. O NH opera em baixa tensão. São equipamentos completamente diferentes em construção, norma e aplicação.
O fusível HH pode ser reutilizado após atuação?
Não. Após interromper uma corrente de falta, o fusível HH deve ser substituído. O elemento fusível é consumido durante a operação de interrupção.
Como dimensionar o fusível HH correto?
Considere: tensão do sistema, corrente nominal do circuito, corrente de curto-circuito disponível, energia passante (I²t) e coordenação com o equipamento protegido (transformador, motor ou capacitor).
